產品概述

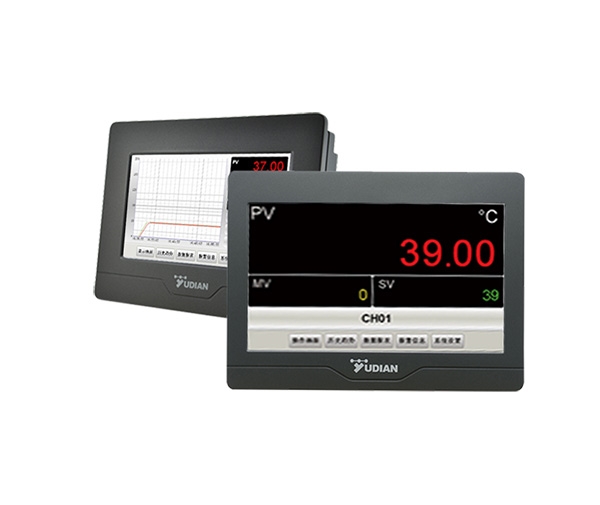

AI系列大尺寸觸摸操作記錄型高性能智能溫控器/調節器是在傳承了宇電多項經典技術的基礎上研發推出的一款集測量、顯示、控制、報警、記錄等功能于一體的型智能溫控器/調節器，可實現對溫度、壓力、流量等參數的標準測量與控制。具有5英寸、7英寸與9英寸三個尺寸，共12種型號供選擇。9英寸的厚度38mm，因此對安裝空間要求低，可以很方便地安裝在各類設備的操作面板上。全新工業級觸摸屏式操作，主要參數設置在一個界面內輕松完成，而且設置菜單全部都是中文的，客戶還可以通過移動設備（如：手機，平板電腦等）進行監控與操作。
功能特點
● 自定義信號輸入技術支持熱電偶、熱電阻、電壓、電流等信號直接輸入， 并可擴充輸入及自定義非線性校正表格，測量精度0.1級。
● 具備標準PID，AI人工智慧調節APID等多種調節方式。具備自整定自學習功能，無超調及無欠調的優良控制特性。
● AI-3559/3759/3959型可以直接實現三相三線移相觸發輸出及位置比例輸出控制閥門電機正/反轉、組成串級或比例調節復雜系統等豐富功能。
● AI-3556P/3559P/3756P/3759P/3956P/3959P 具備程序控制功能，采用具備曲線擬合功能的AI人工智能智慧算法、能獲得光滑平順的曲線控制效果。
● 發燒級設計，整機低功耗，提供長達36個月質量保修期；雙CPU處理模式，一顆ARM芯片用于處理圖形人機操作界面及數據記錄功能；獨立的單片機CPU用于保證控制及采樣實時性，滿足嚴格的工業現場要求；通過4KV群脈沖抗干擾測試。
● 儀表帶數據記錄功能，可以顯示實時趨勢、光柱及歷史趨勢，并提供報表形式的記錄數據及報警記錄功能。擁有150M的存儲空間。存儲的數據不僅可以在儀表液晶屏上以曲線和數值進行回放，也可以通過U盤導出在電腦上做進一步分析處理。
● *儀表內置WEB服務器且具備以太網接口，可以通過以太網接口使用www瀏覽器對儀表進行遠程監視及操作。
● 儀表自身具有4個模塊插座，客戶可自行安裝各種模擬量和開關量的輸入、輸出模塊來靈活配置儀表的功能。
● *當儀表自帶模塊組合達不到客戶需求時，還可以通過擴展口連接各種型號的宇電溫控器模塊、開關量I/O模塊或PLC等，可以集成組態多達數十路的測量及控制回路。
● *具有P2P云端功能（無須公網IP，即可穿透內網監控），可異地通過智能手機、平板電腦等移動設備進行監視與操作。
注：標*的功能如有需要請向宇電公司咨詢。
選型及規格
| Al- | 說明 | |||||||
| 型號 | 3556 | 5寸，0.1級精度，多功能單路溫控器/調節器，具有報警、通訊、記錄等功能 | ||||||
| 3556P | 5寸，在AI-3556基礎上增加30段程序控制功能 | |||||||
| 3559 | 5寸，0.1級精度，具備手自動無擾動切換，外給定，閥門伺服等增強功能 | |||||||
| 3559P | 5寸，在AI-3559基礎上增加50段程序控制功能 | |||||||
| 3756 | 7寸，0.1級精度，多功能單路溫控器/調節器，具有報警、通訊、記錄等功能 | |||||||
| 3756P | 7寸，在AI-3756基礎上增加30段程序控制功能 | |||||||
| 3759 | 7寸，0.1級精度，具備手自動無擾動切換，外給定，閥門伺服等增強功能 | |||||||
| 3759P | 7寸，在AI-3759基礎上增加50段程序控制功能 | |||||||
| 3956 | 9寸，0.1級精度，具有報警、通訊、記錄等功能 | |||||||
| 3956P | 9寸，在AI-3956基礎上增加30段程序控制功能 | |||||||
| 3959 | 9寸，0.1級精度，具備手自動無擾動切換，外給定，閥門伺服等增強功能 | |||||||
| 3959P | 9寸，在AI-3959基礎上增加50段程序控制功能 | |||||||
| 輔助輸入(MIO) | I4 | 0-20mA/4-20mA電流輸入模塊，可提供24V饋電 | ||||||
| I5 | 開關量輸入模塊，可用于雙值切換，控制程序儀表啟動停止 | |||||||
| V* | V24、V12、V10模塊分別為24VDC、12VDC、10VDC電源模塊 | |||||||
| 主輸入(OUTP) | L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L5 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||
| W5 | 雙路無觸點開關量輸出模塊 | |||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||
| X31 | 光電隔離的線性電壓輸出模塊(X31 占用儀表電源) | |||||||
| K1/K3 | 可控硅過零觸發輸出模塊(K1為單路，K3為三路，其中K3占用MIO□) | |||||||
| K50/K60 | 可控硅移相觸發輸出模塊(K50為220V電壓，K60為380V電壓) | |||||||
| K9 | 三相移相可控硅移相觸發模塊 | |||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||
| L2~L4 | L2~L4模塊功能與“主輸出”介紹相同 | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||
| 輔助接口(AUX) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||
| L1~L4 | L1~L4模塊功能與“主輸出”介紹相同 | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||
| 以太網接口 | W | 帶以太網接口，可實現支持WWW瀏覽器監視及損傷 | ||||||
| 云端/手機APP查看 | Y | 無須公網IP,即可穿透內網監控，異地通過智能手機、平板等移動設備進行監視與操作 | ||||||
接口形式
尺寸圖
| 顯示尺寸 | 外形尺寸 | 開口尺寸 | |||||||||
| a2 | b2 | a | b | c | a1 | b1 | x1 | x | y | ||
| 3500/3150系列 | 5寸 | 64 | 102 | 105 | 145 | 100 | 94 | 133 | 6 | 96 | 135 |
| 3700系列(3170/3270) | 7寸 | 86 | 154 | 150 | 203 | 40 | 137 | 190 | 6 | 139 | 192 |
| 3900系列(3190/3290) | 9寸 | 112 | 198 | 170 | 231 | 38 | 158 | 219 | 6 | 160 | 221 |
安裝示意圖
