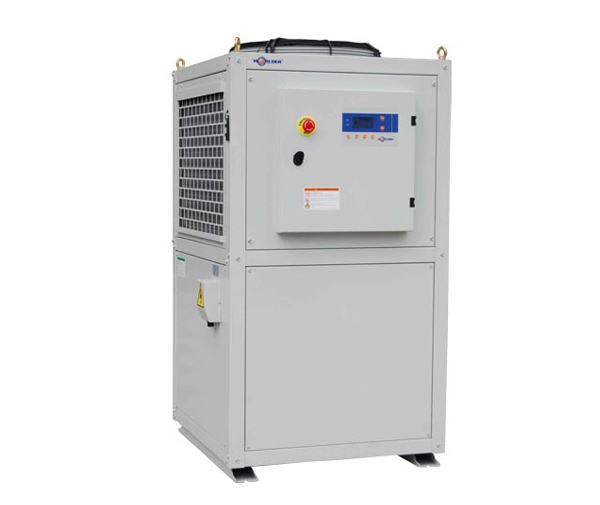

無錫沃爾得精密工業有限公司生產的油冷機（冷油機、油冷卻機、油液冷卻控溫裝置）具有可靠性高、運行穩定的特點，廣泛應用于機床與液壓，使主機的油液溫度保持在合適的狀態，保證了主機的連續運轉。
YLD溫度固定型油液冷卻控溫裝置（以下簡稱油冷卻機）是用于給液壓系統、潤滑系統、切削液、研磨油等控溫的工業冷卻設備，以保證工作主機或液壓系統能長期、可靠、有效地工作。
YLD60-400型油冷卻機工作原理
當油冷卻機部件蒸發器中的冷媒遇到管道內水里的熱能并逐漸揮發，導致冷媒與水間出現的溫差，液態冷媒轉化為氣態；隨后再進入制冷壓縮機后被壓縮,接著冷媒經過冷卻器釋放熱能凝固成液態，之后再經過節流后變?yōu)榈蜏匾簯B(tài)冷媒重新進入蒸發器，實現冷媒循環系統全部流程。
1. 水循環系統：水泵的功能是將水從儲水箱取至客戶所需降溫的機器設備，制冷水對設備進行熱交換散熱處理后，再度返回制冷儲水箱中。
2. 電源開關自動化控制系統：包含電源開關和智能控制部分?！?
3. 電源部分指的是對油冷機內部各制冷設備的電源供應；而智能控制指的是對油冷機整個制冷系統的安全保護措施，它能夠依據冷油機溫度實現智能警報、關機等功能。
YLD60-400型油冷卻機清洗
油冷機清洗機的首先是油箱的清洗，將其油箱打開之后放出多余的油液，為的是能夠清潔油箱當中所匯集水分，清洗的時候連油箱底部都要清洗干凈。為了確保制冷效果，還需要定期對油冷機的冷卻盤管清洗，但要注意在清洗過程中不要損傷到冷卻盤管。
接著要清洗的部件是油冷機中的空氣過濾網，尤其是當油冷機用于工作環境比較的惡劣的情況下，更是要縮短清洗過濾網的頻率。在進行清洗的時候，需要先將過濾網卸下來，再用吸塵器或空氣噴槍進行除塵。
如果污垢比較嚴重的話，可以用不超過四十度的溫水以及中性清潔劑來對空氣過濾網進行清洗，效果會更佳。
然后是清理油冷機的機組表面，為了不對油冷機機組表面產生損害，需要用中性洗滌劑或者是高品質肥皂水來軟布來進行擦洗的，禁止使用鋼刷、砂紙或是石油類的工具或溶劑。
完成這一系列部件的清洗工作之前，要記住，應根據冷油機中油清潔程度進行定期檢查作業的，這樣才能夠防止因污垢的堵塞而導致油冷機工作效率不佳。

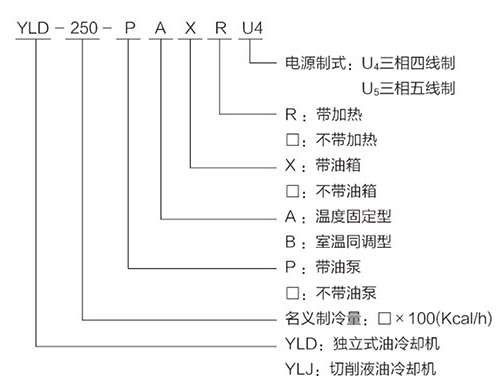

選型說明
各型號適應場合與設備
YLD-P□系列，帶泵不帶油箱，適用于：液壓機、注塑機、液壓傳動、起重機、液壓站、潤滑站冷卻。
YLD-P□系列，帶泵帶油箱，適用于：液壓油、切削液、研磨液、潤滑液及主軸冷卻。
YLD-P□□系列，不帶泵不帶油箱，適用于：遠距離、高油號，大阻力或高真空度吸油場合。油箱地在面以下。
YLJ系列，切削液油冷卻機，適用于：各種金屬切削機床、電火花及主軸冷卻，液壓站冷卻。
規格及技術參數表
| 型號 | YLD60 | YLD80 | YLD120 | YLD150 | YLD180 | YLD250 | YLD300 | YLD400 | |
| 制冷能力 | (Kcal/h) | 6000 | 8000 | 12000 | 15000 | 18000 | 25000 | 30000 | 40000 |
| (W) | 7000 | 9300 | 14000 | 17400 | 20900 | 29000 | 35000 | 46500 | |
| 油溫范圍(°C) | 溫度固定型：20~50°C；室溫同調型：室溫± △T（△T=1~3°C） | ||||||||
|
使用 條件 |
環境要求(°C) | 5~43°C，通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無振動 | |||||||
| 油溫(°C) | 15~50 | ||||||||
| 油種類(°C) | 液壓油、潤滑油 | ||||||||
| 油黏度(°C) | 20~100 | ||||||||
| 總電源(V) | 3PH/AC380V±10%/50Hz | ||||||||
| 無油泵輸入功率(Kw) | 2.5 | 3.5 | 4.5 | 6.0 | 7.0 | 10 | 12 | 15 | |
| 帶油泵輸入功率(Kw) | 4 | 5 | 6.0 | 8.5 | 9.5 | 13 | 15 | 19 | |
| 帶油泵輸入電流(A) | 14 | 9 | 11 | 16 | 18 | 25 | 28 | 36 | |
| 壓縮機 | 電源(V) | 1PH/AC220V/50Hz | 3PH/AC380V/50Hz | ||||||
| 輸入功率(Kw) | 2.3 | 3.0 | 4.2 | 5.5 | 6.5 | 8.8 | 10.5 | 14.5 | |
| 油泵 | 輸入功率(Kw) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 3 | 5.5 |
| 流量(L/min) | 32 | 50 | 50 | 63 | 80 | 100 | 115 | 160 | |
| 接口尺寸(內螺紋)(英寸) | G1"x1" | G1"x1" | G1"x1" | G1 1/4"x1 1/4" | G1 1/4"x1 1/4" | G1 1/2"x1 1/2" | G1 1/2"x1 1/2" | DN65x65(法蘭) | |
| 外配管內徑 | DN25 | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | DN65 | |
| 外形尺寸(寬*厚*高)(mm) | 650x680x1200 | 750x800x1350 | 750x800x1350 | 820x920x1470 | 820x920x1550 | 930x1020x1700 | 980x1100x1800 | 1020x1280x1930 | |
| 重量(Kg) | 130 | 150 | 180 | 220 | 280 | 350 | 100 | 600 | |
| 加油箱外形尺寸(寬*厚*高)(mm) | 650x680x1430 | 750x800x1600 | 750x800x1600 | 820x920x1720 | 820x920x1800 | / | / | / | |
| 油箱容積(L) | 70 | 100 | 100 | 130 | 130 | / | / | / | |
| 加油箱重量(Kg) | 155 | 180 | 210 | 255 | 315 | / | / | / | |
| 制冷劑 | R22 | ||||||||
| 安全保護 | 冷媒高低壓保護，過載/短路/延時保護、電源缺相/逆想/過壓/欠壓保護 | ||||||||
備注
1.制冷能力是指環境溫度35°C，進口溫度40°C，使用46#液壓油條件下的制冷量；
2.本系列機組有：溫度固定A型和室溫同調B型兩種機型，供用戶選擇；
3.本系列機組有：不帶泵不帶油箱型、帶泵不帶油箱P型、帶泵帶油箱PX型三種機型，謹供選擇；
4.溫度固定型與室溫同調型的下限溫度均為15°C；
5.安裝時，在空氣吸入口處需保留≮ 80cm的空間，在熱風排出口處需保留≮200cm的空間；

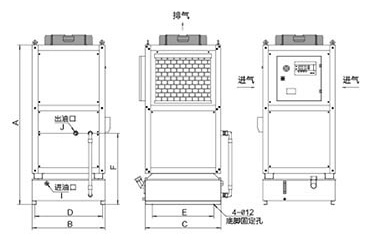

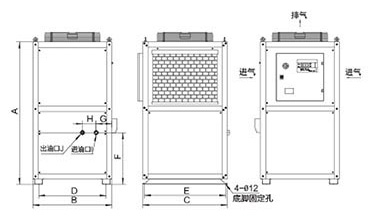

外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J |
| YLD60 | 1200 | 650 | 680 | 540 | 650 | 410 | 130 | 130 | G1" | G1" |
| YLD80 | 1350 | 750 | 800 | 640 | 770 | 490 | 140 | 130 | G1" | G1" |
| YLD120 | 1350 | 750 | 800 | 640 | 770 | 490 | 140 | 130 | G1" | G1" |
| YLD150 | 1470 | 820 | 920 | 710 | 890 | 530 | 150 | 130 | G11/4" | G1 1/4" |
| YLD180 | 1550 | 820 | 920 | 710 | 890 | 530 | 150 | 130 | G1 1/4" | G1 1/4" |
| YLD250 | 1700 | 930 | 1020 | 820 | 990 | 560 | 160 | 130 | G1 1/2" | G1 1/2" |
| YLD300 | 1800 | 980 | 1100 | 870 | 1070 | 610 | 160 | 130 | G1 1/2" | G1 1/2" |
| YLD400 | 1930 | 1020 | 1280 | 910 | 1250 | 610 | 180 | 230 | DN65 | DN65 |
| 注：以上為不含油箱的尺寸。 | ||||||||||
| 型號 | A | B | C | D | E | F | I | J |
| YLD60PAX | 1430 | 650 | 680 | 610 | 550 | 640 | G1" | G1" |
| YLD80PAX | 1600 | 750 | 800 | 705 | 670 | 740 | G1" | G1" |
| YLD120PAX | 1600 | 750 | 800 | 705 | 670 | 740 | G1" | G1" |
| YLD150PAX | 1720 | 820 | 920 | 775 | 790 | 780 | G11/4" | G1 1/4" |
| YLD180PAX | 1800 | 820 | 920 | 775 | 790 | 780 | G1 1/4" | G1 1/4" |
| 注：以上為帶油箱的尺寸，溫度固定A型與室溫同調B型尺寸相同。 | ||||||||
