YLD500-1200型油冷卻機吊裝要求
油冷機在吊裝或搬運過程中，請勿傾斜超過 30°或受撞擊，禁止倒置，否則可能損壞油冷機。對油冷機頂部或槽鋼底座裝有吊環的，吊裝時要求全部使用，頂部吊環吊繩對角斜拉，底座吊環吊繩跨過機體對拉（嚴禁同側對拉，否則可能導致機體傾覆！），以保證受力均勻和平穩。對起吊時吊繩會擦傷油冷機門板的，提前做好防護措施。禁止吊運時的急劇升降。油冷機應安裝在通風良好而且空氣清潔的環境中，周圍不應有粉塵或腐蝕性氣體，附近也不應有高溫?zé)嵩摧椛?，同時應避免陽光直接照射到機體上。若安裝在室外應采取防雨防曬措施。
YLD500-1200型油冷卻機安裝基礎
安裝基礎的結構應能充分承受油冷機的總重量，基礎的水平傾角不得大于 5°。對浸入式油冷機，要求作為安裝基礎的箱體能托住油冷機底座，銅盤管全部浸入液面以下，否則會損失冷量并產生冷凝水，使油液劣化。
YLD500-1200型油冷卻機廠家選擇
1. 生產廠家的經驗及運營規模：一些大型可靠的工業油冷卻機企業，由于其生產制造的各類產品質量有不錯的保證，所以，盡可能的挑選具有專業技術經驗的一線品牌生產廠家，這樣的生產廠家不光經驗充足，在設備的質量和運用上顯然也是極為有保障的。
2. 本地有無合作客戶案例：在挑選工業油冷卻機生產廠家的情況下，倘若生產廠家在本地有已經做過的客戶案例的話，就可以去考察，了解設備的使用情況，客戶嘴上說出的遠比自己了解的更為詳細。
3. 能否提供及時、良好的售后服務：能夠電話具體指導客戶進行解決，無法解決的，能否在短時間內前往客戶現場協調解決。這一點也是選擇工業油冷卻機重要的一點。
備注：禁止將油冷機安裝在有震動或晃動的基礎上，否則可能會導致油冷機內部管路開裂。
選型說明
各型號適應場合與設備
YLD-P□系列，帶泵不帶油箱，適用于：液壓機、注塑機、液壓傳動、起重機、液壓站、潤滑站冷卻。
YLD-P□系列，帶泵帶油箱，適用于：液壓油、切削液、研磨液、潤滑液及主軸冷卻。
YLD-P□□系列，不帶泵不帶油箱，適用于：遠距離、高油號，大阻力或高真空度吸油場合。油箱地在面以下。
YLJ系列，切削液油冷卻機，適用于：各種金屬切削機床、電火花及主軸冷卻，液壓站冷卻。
規格及技術參數表
| 型號 | YLD500 | YLD600 | YLD800 | YLD1000 | YLD1200 | |
| 制冷能力 | (Kcal/h) | 50000 | 60000 | 8000 | 100000 | 120000 |
| (W) | 58000 | 70000 | 93000 | 116000 | 140000 | |
| 油溫范圍(°C) | 20~50°C可調 | |||||
|
使用 條件 |
環境要求(°C) | 5~43°C，通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無振動 | ||||
| 油溫(°C) | 15~50 | |||||
| 油種類(°C) | 液壓油、潤滑油 | |||||
| 油黏度(°C) | 20~100 | |||||
| 總電源(V) | 3PH/AC380V±10%/50Hz | |||||
| 無油泵輸入功率(Kw) | 19 | 23 | 30 | 43 | 49 | |
| 帶油泵輸入功率(Kw) | 24.5 | 28.5 | 37.5 | 59.4 | 61.6 | |
| 帶油泵輸入電流(A) | 48 | 55 | 75 | 105 | 115 | |
| 壓縮機 | 電源(V) | 3PH/AC380V/50Hz | ||||
| 輸入功率(Kw) | 9x2 | 10x2 | 14x2 | 22x2 | 22x2 | |
| 油泵 | 輸入功率(Kw) | 5.5 | 5.5 | 7.5 | 11 | 11 |
| 流量(L/min) | 200 | 263 | 315 | 400 | 526 | |
| 接口尺寸(內螺紋)(英寸) | DN80x80 | DN80x80 | DN100x100 | DN125x125 | DN125x125 | |
| 外配管內徑 | DN80 | DN80 | DN100 | DN125 | DN125 | |
| 外形尺寸(寬*厚*高)(mm) | 1000x1900x1900 | 1100x2000x2000 | 1100x2200x2150 | 1200x2400x2250 | 1200x3000x2320 | |
| 重量(Kg) | 700 | 800 | 1000 | 1200 | 1600 | |
| 制冷劑 | R22 | |||||
| 安全保護 | 冷媒高低壓保護，過載/短路/延時保護、電源缺相/逆想/過壓/欠壓保護 | |||||
備注
1.制冷能力是指環境溫度35°C，進口溫度40°C，使用46#液壓油條件下的制冷量；
2.本系列機組有：溫度固定A型，謹供選擇；
3.本系列機組有：不帶泵不帶油箱型、帶泵不帶油箱P型兩種機型，謹供選擇；
5.安裝時，在空氣吸入口處需保留≮ 100cm的空間，在熱風排出口處需保留≮300cm的空間；

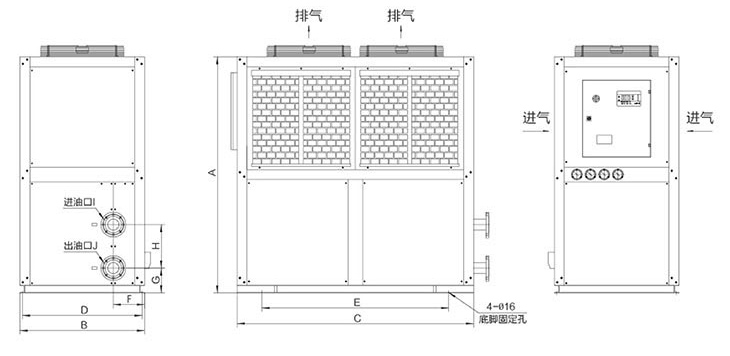

外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J |
| YLD500 | 1900 | 1000 | 1900 | 960 | 1500 | 250 | 200 | 350 | DN80 | DN80 |
| YLD600 | 2000 | 1100 | 2000 | 1060 | 1600 | 250 | 200 | 350 | DN80 | DN80 |
| YLD800 | 2150 | 1100 | 2200 | 1060 | 1800 | 250 | 200 | 350 | DN100 | DN100 |
| YLD1000 | 2250 | 1200 | 2400 | 1160 | 2000 | 250 | 230 | 350 | DN125 | DN125 |
| YLD1200 | 2320 | 1200 | 3000 | 1160 | 2600 | 250 | 230 | 350 | DN125 | DN125 |
