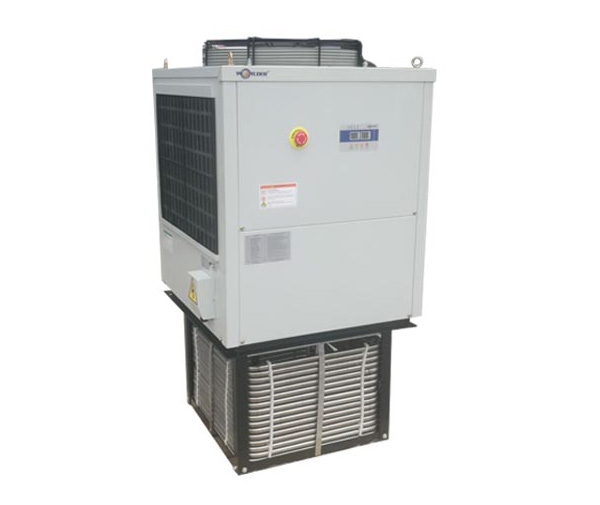

YLJ浸入式油冷卻機原理
油冷卻機內部的油泵將機油從機油箱抽出至制冷系統進行熱交換處理，冷卻后的液壓油通過油冷卻機出油管線返回機油箱，使整個機油溫度升高。通過油的連續循環來維持油，油冷卻機不斷下降，通過溫度控制器的溫度傳感器對燃油箱中的油溫度作出響應，油冷器用戶可以根據實際工作設定溫度并控制油溫，油冷卻器的溫度控制器通過溫度傳感器自動控制設備的打開和關閉，從而使油溫自動恒定在設定溫度。
油冷卻機主要應用在數控機床、工業過程、液壓系統、潤滑油等領域，是目前常用的一種工業制冷設備。
YLJ浸入式油冷卻機組件
油冷卻機效率較高，因?yàn)樗鼈儠鶕?jù)周圍溫度的燈泡溫度進行冷凝，該溫度低于周圍干燥燈泡的溫度。油冷卻機冷凝的溫度越低，效率越高。
該油冷卻機系統具有幾個基本組件，包括：
● 冷卻塔 ● 水泵 ● 冷凝器 ● 水庫
安裝油冷卻機有什么好處？
與其他制冷設備相比，油冷卻機占據的尺寸較小。油冷卻機還具有效率更高，使用壽命更長的特點。那些希望將設備放置在室內的人可能會希望使用水冷式油冷卻機。
應用范圍
● CNC加工中心、車床、磨床、鏜銑床、拉床、銑床；
● 深孔加工鉆床、清洗機、研磨機；
● CNC滾齒機、拉齒機、插齒機、磨齒機等。
規格及技術參數表
| 型號 | YLJ15 | YLJ25 | YLJ35 | YLJ45 | YLJ60 | YLJ80 | YLJ120 | |
| 制冷能力 | (Kcal/h) | 1500 | 2500 | 3500 | 4500 | 6000 | 8000 | 12000 |
| (W) | 1740 | 2900 | 4000 | 5200 | 7000 | 9300 | 14000 | |
| 油溫范圍(°C) | 30~45°C可調 | |||||||
|
使用 條件 |
環境要求(°C) | 5~43°C，通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無振動 | ||||||
| 油溫(°C) | 15~50 | |||||||
| 油種類(°C) | 水、水溶性切削液、切削液、研磨油 | |||||||
| 油黏度(°C) | 0.5~40 | |||||||
| 總電源(V) | 3PH/AC380V±10%/50Hz | |||||||
| 總功率(Kw) | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.4 | 4.7 | |
| 總電流(A) | 4 | 5 | 6 | 8 | 11 | 6 | 9 | |
| 壓縮機 | 電源(V) | 1PH/AC220V/50Hz | 3PH/AC380V/50Hz | |||||
| 輸入功率(Kw) | 0.7 | 1.1 | 1.3 | 1.8 | 2.3 | 3.1 | 4.4 | |
| 外形尺寸(寬*厚*高)(mm) | 400x460x960 | 450x500x1010 | 480x550x1100 | 560x580x1180 | 600x620x1330 | 650x700x1350 | 700x750x1450 | |
| 重量(Kg) | 50 | 55 | 65 | 80 | 90 | 100 | 120 | |
| 制冷劑 | R22 | |||||||
| 安全保護 | 冷媒高低壓保護，過載/短路/延時保護、電源缺相/逆想/過壓/欠壓保護 | |||||||
備注
1.制冷能力是指環境溫度35°C，油溫35°C，使用32#液壓油條件下的制冷量；
2.本裝置禁止使用易燃性液體、腐蝕性液體；
3.本裝置直接安裝在油箱上；
4.蒸發盤管為不銹鋼材質或銅管；
5.設計液面高度要大于盤管高度；
6.本公司產品不斷改進，具體結構尺寸與以上參數可能有所區別；
7.參數表內為常見規格型號，本公司可接受客戶特殊訂貨。

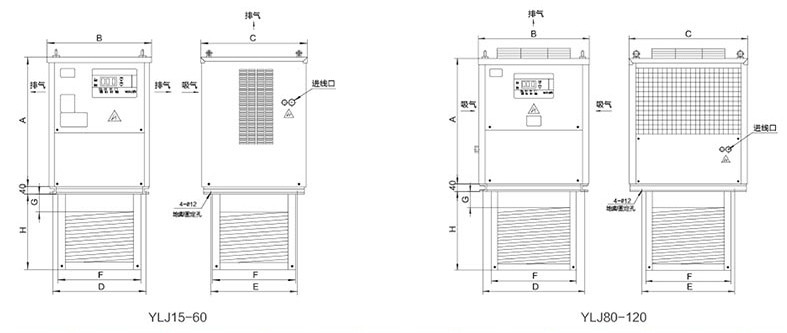

外形尺寸
| 型號 | A | B | C | D | E | F | G | H |
| YLJ15 | 620 | 400 | 460 | 360 | 340 | 300 | 100 | 300 |
| YLJ25 | 620 | 450 | 500 | 410 | 380 | 350 | 100 | 350 |
| YLJ35 | 680 | 480 | 550 | 440 | 430 | 380 | 100 | 380 |
| YLJ45 | 720 | 560 | 580 | 520 | 460 | 450 | 100 | 420 |
| YLJ60 | 810 | 600 | 620 | 560 | 500 | 490 | 100 | 480 |
| YLJ80 | 810 | 650 | 700 | 610 | 580 | 540 | 100 | 500 |
| YLJ120 | 810 | 700 | 750 | 660 | 630 | 580 | 100 | 600 |
備注：1.機組的進風口需保留≮ 50cm的空間，在熱風排出口處需保留≮ 150cm的空間；
2.請及時清洗附著在冷卻盤管上的附著物。
